닌텐도 스위치 알리발 배터리 자가 교체 하기

할일없는라이프 2021. 1. 25. 08:00

안녕하세요 오늘은 저번에 구매한 알리발 닌텐도 스위치 배터리 교체 방법 리뷰하려고 합니다.
다른 여러 닌텐도 고수님의 블로그를 한번 정독한 후 진행했는데 똥손이 저도 생각보다 금방 할 수 있었습니다.

구매방법은 아래 블로그 참조 부탁드립니다.

알리익스프레스에서 배터리 구매하기

* 준비물 : 닌텐도 스위치, 알리발 NEW 배터리, 버리는 카드 한 장, 교체 도구(배터리 구매 시 같이 포함 + 핀셋)

구매한 배터리 구성품은 아래와 같습니다.

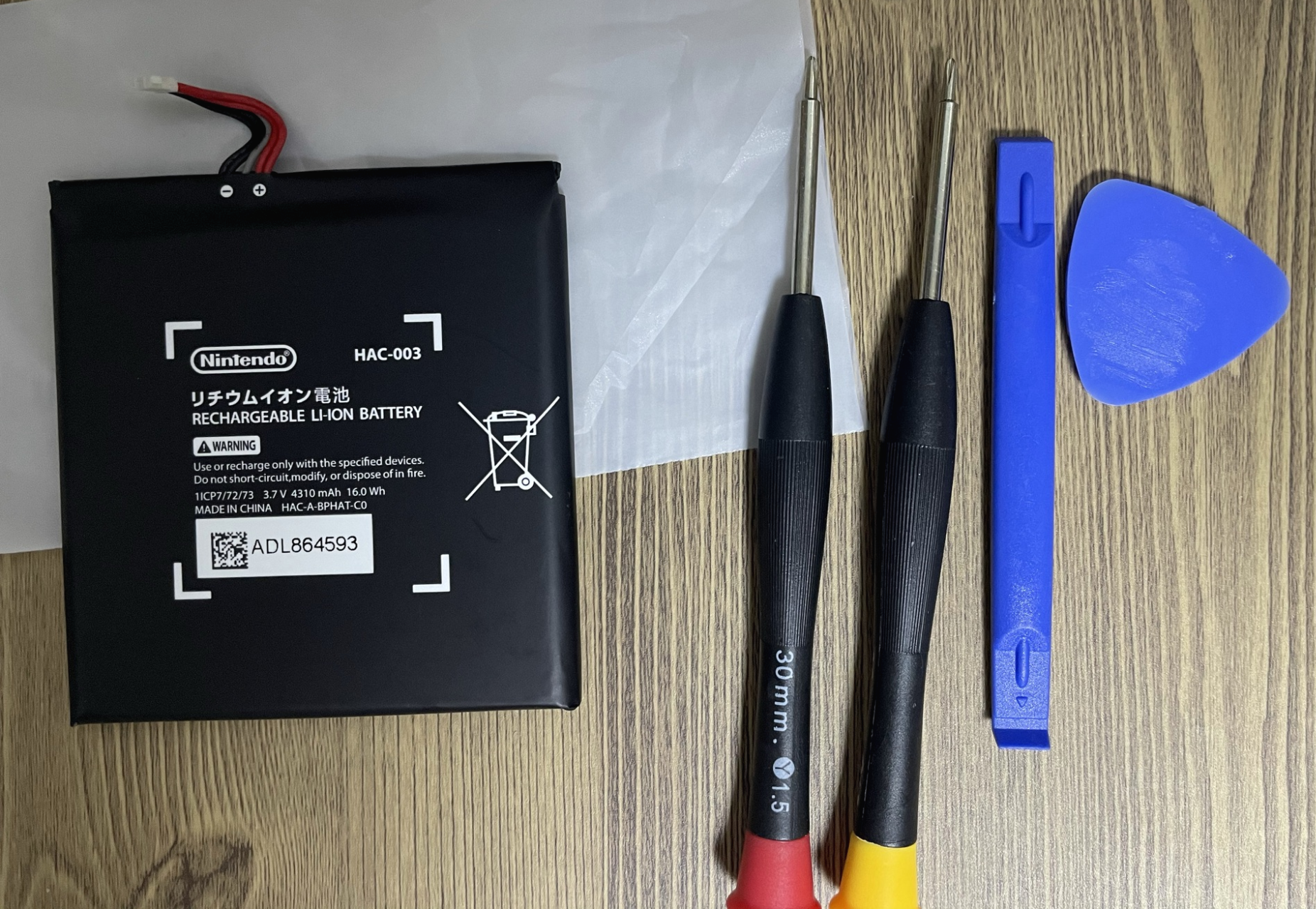

알리발 HAC-003 구성품

알리에서 구매시 배터리와 교체 도구가 같이 있는 상품으로 구매했습니다. 다른 건 몰라도 3각 드라이버는 없는 물건이라 잘 구매하길 잘한 거 같습니다.
그외에 기판 들어 올리는 플라스틱 막대 , 기타 피크처럼 생긴 삼각형 도구까지 있는데 저 삼각형 도구는 틈새 벌릴 때 잘 사용했습니다.

분해는 아래 순서대로 해주시면 되고 간능하면 한번에 분리한 나사는 종이컵이나 밝은색 종이 위에 분류해 두시면
재조립 시에 편하게 진행하실 수 있을 것 같습니다.(저는 중간에 나사가 섞여서 고생했습니다.

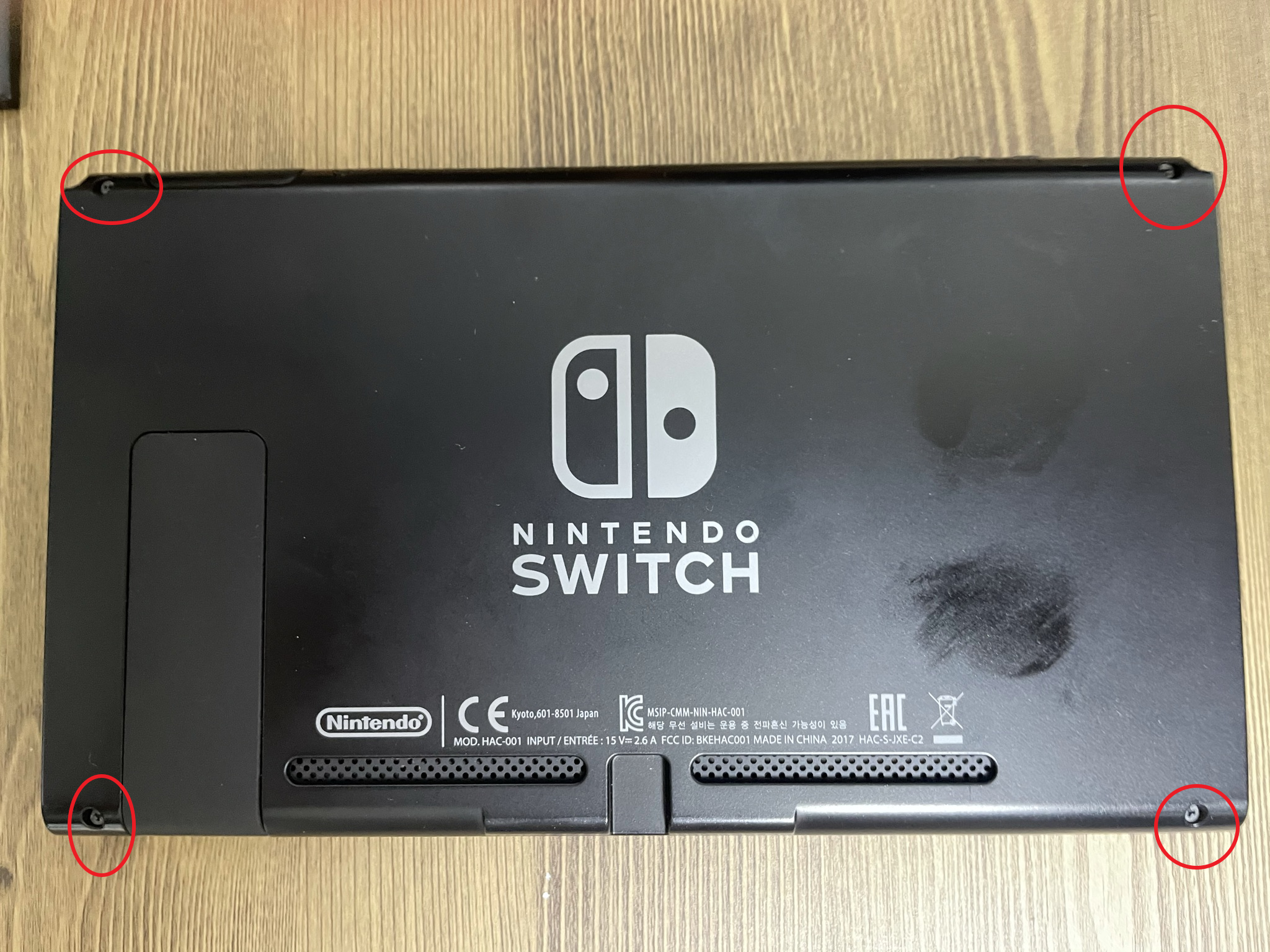

우선은 본체의 조이시틱은 전부 분해해주시고요 전원은 내린 상태에서(저는 이미 죽어있었습니다. ) 뒤집어 주시고 위에 사진처럼 4개의 나사를 분리하시면 됩니다.
이때 사용되는 드라이버는 삼각드라이버(이후에는 전부 +자)를 사용하시면 됩니다. 분리한 나사는 잘 분류해주세요

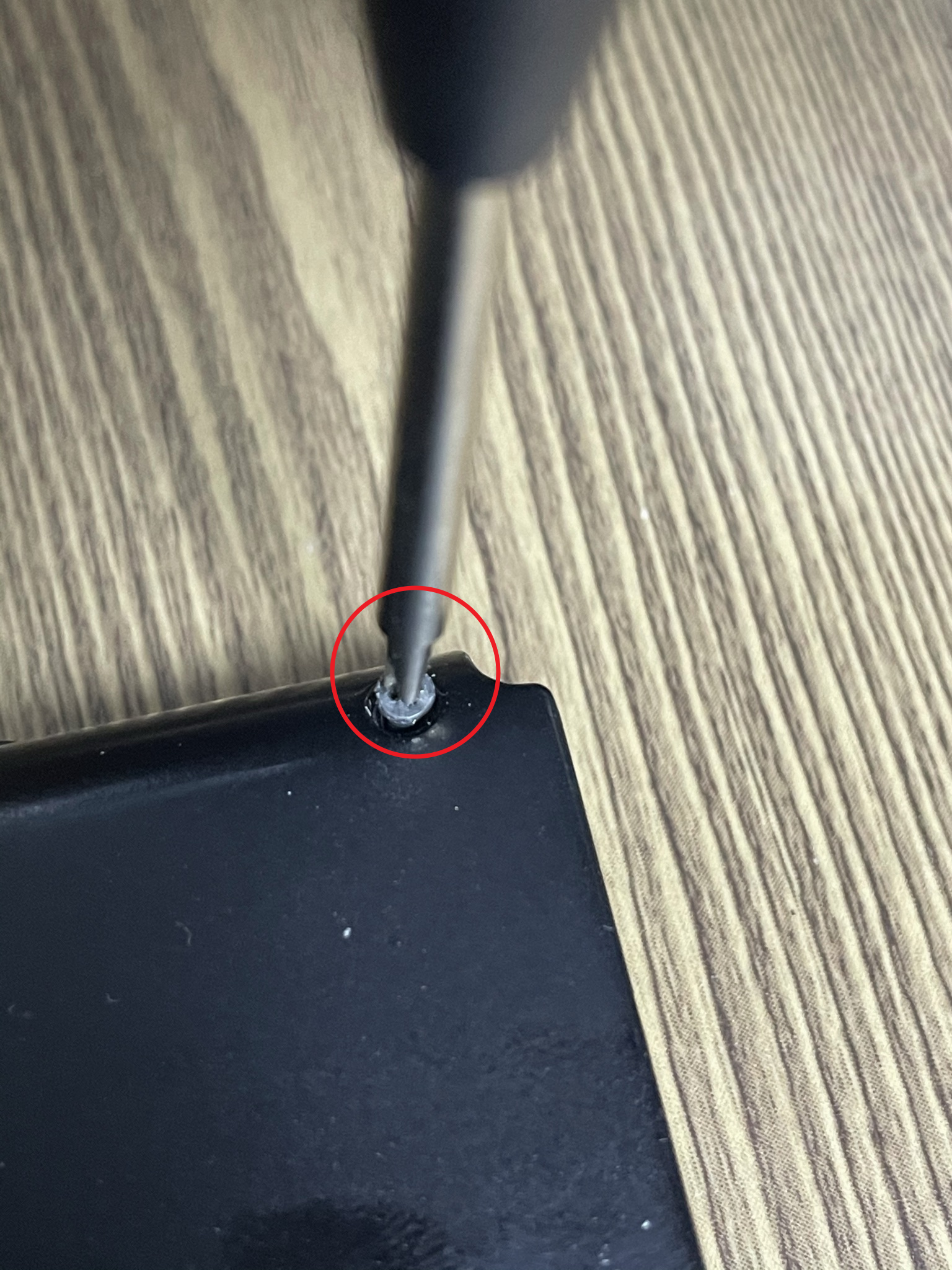

18년부터 사용해서 약 2년을 조금넘게 사용을 해서 그런지 나사가 조금씩 부식이 되어있습니다. 돌리실 때 꾹 누르시고 천천히 돌려주셔야 나사의 마모를 최소화하실 수 있습니다.
저는 처음에 1개의 나사는 요령없이 돌려 마모가 심하게 났습니다. ㅜ,.ㅜ

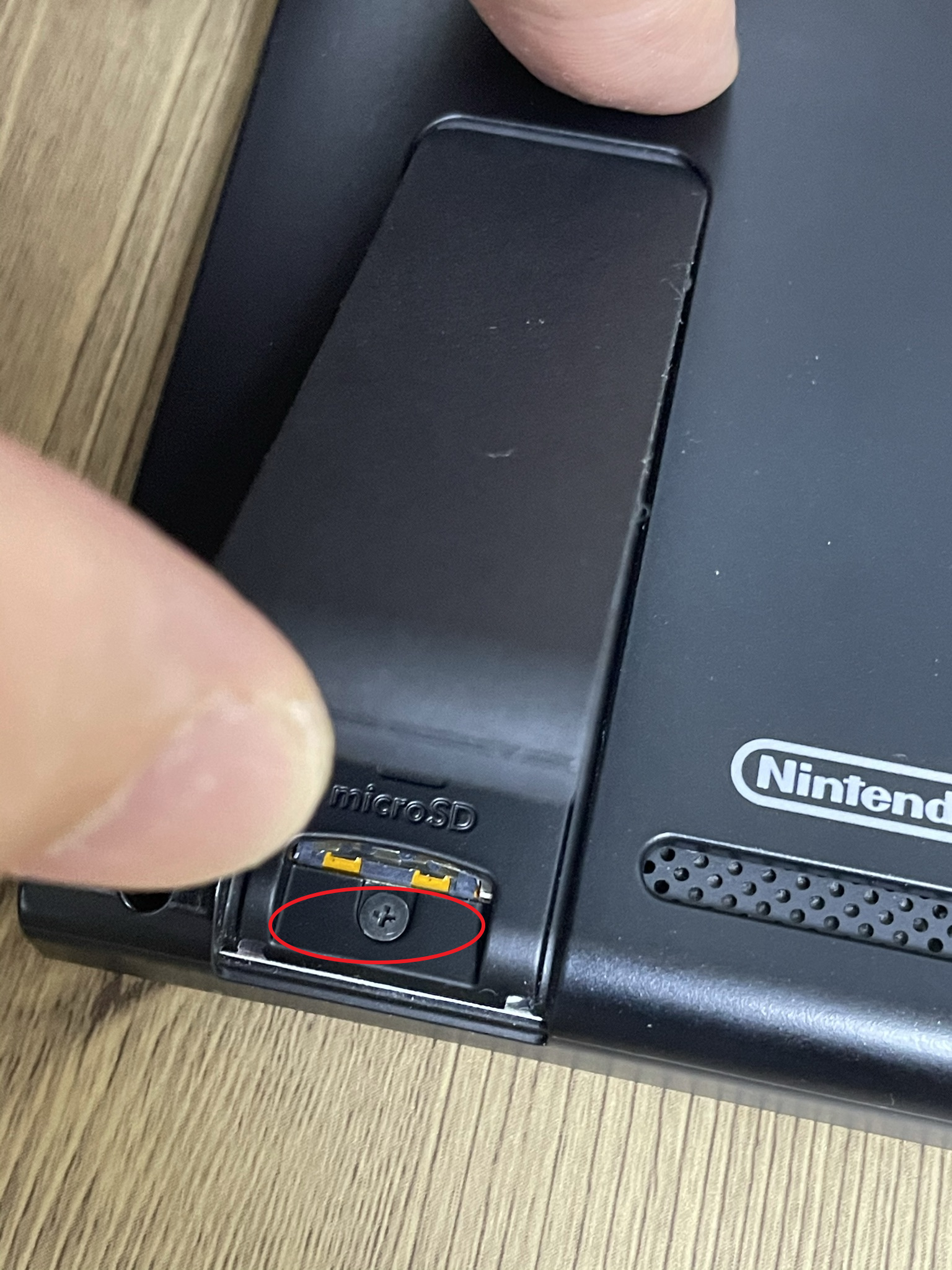

다음은 SD 카드 슬롯에 있는 + 자 나사를 풀어주시며 됩니다.  삼각은 나사들이 부식이 조금 있었는데 +자부터는 나사들 상태가 좋아 푸는데 아무 문제가 없었습니다.

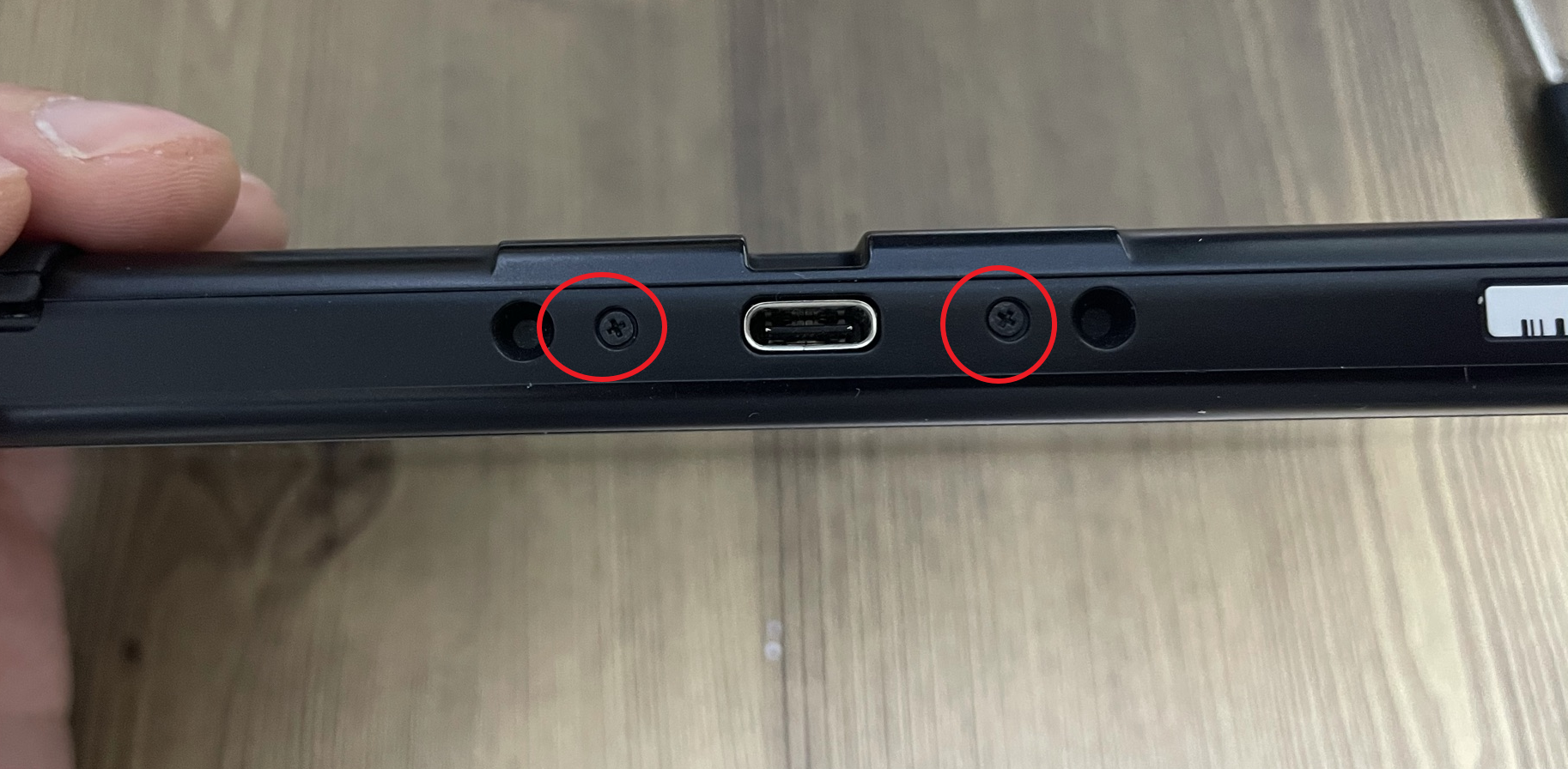

충천 케이블 꽃는 아래 부분에 + 자 나사 2개 도 더 풀어주시며 니다.



본체 상품 방열판 옆에 추가로 한 개 더 풀어주세요

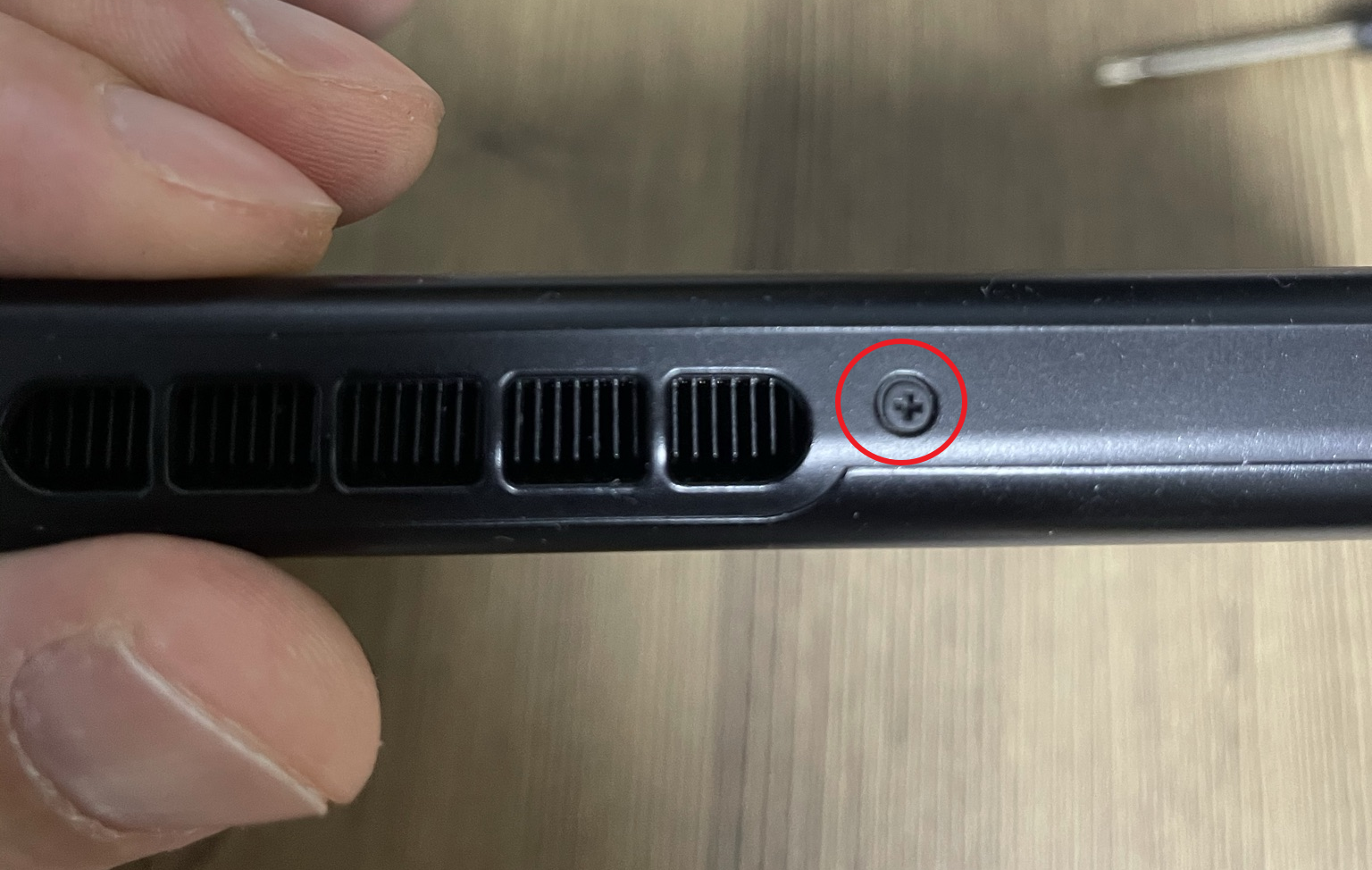

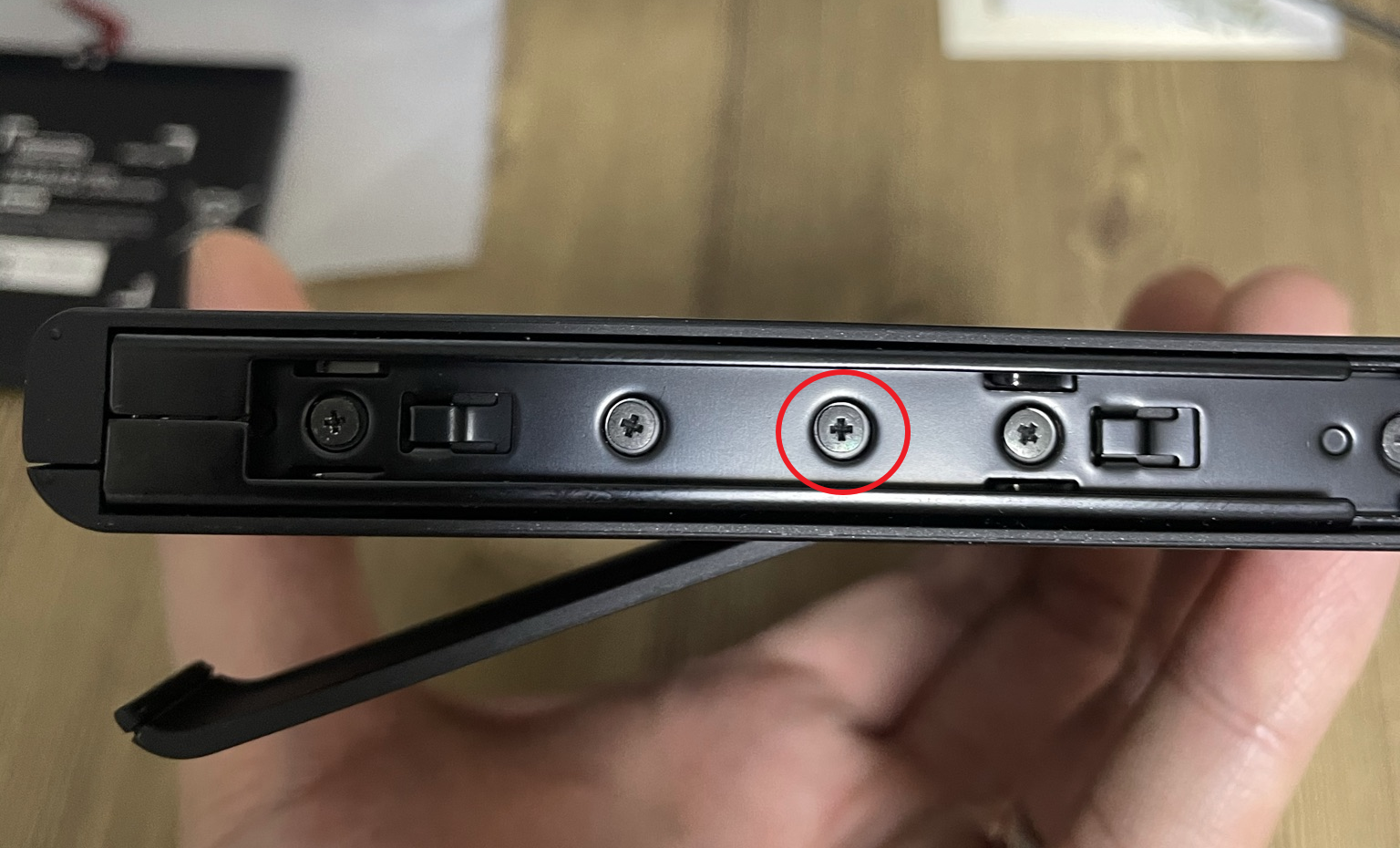

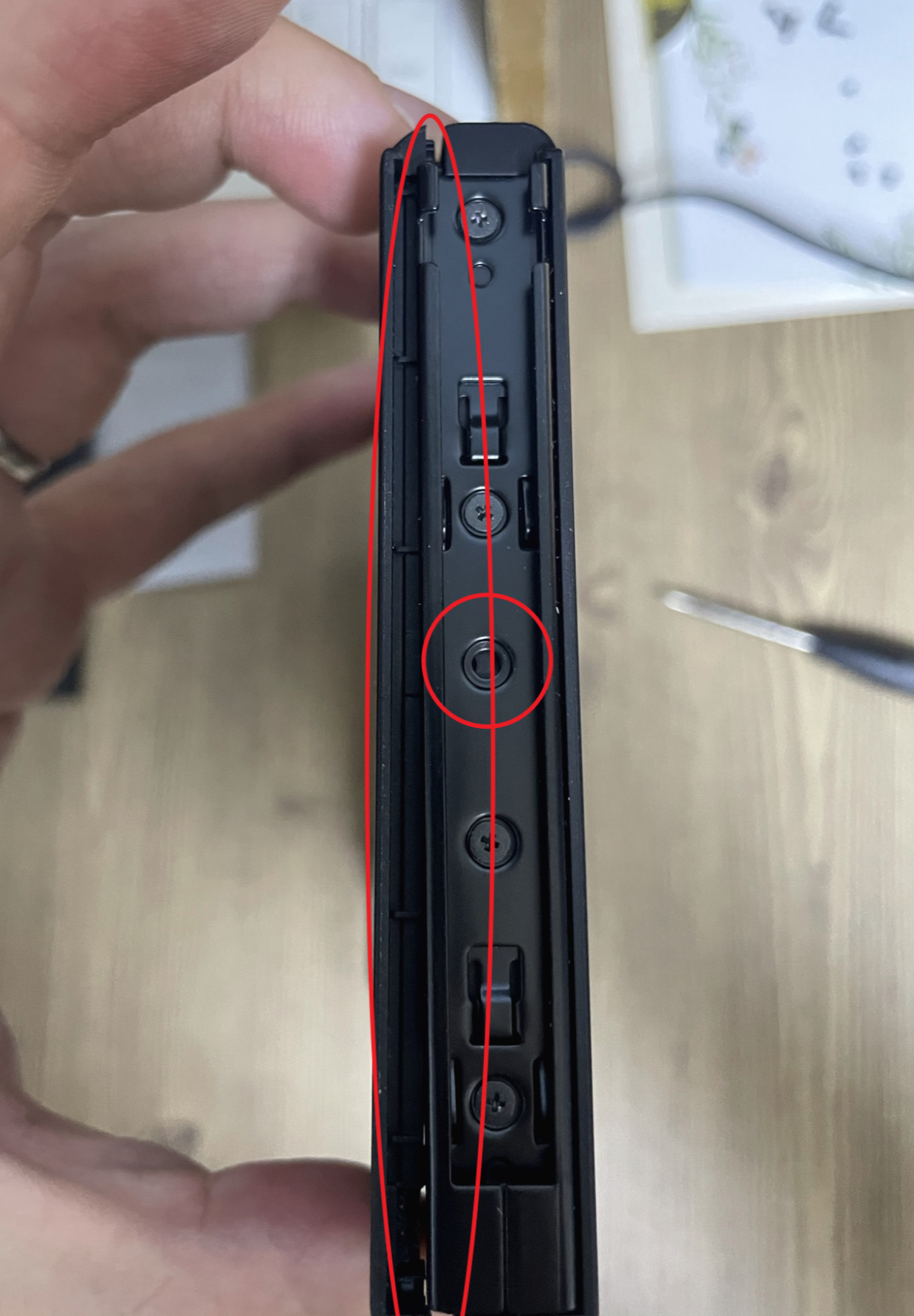

그리고 조이스틱 연결부 좌 우측 중앙에 +자 나사도 풀러서 잘 보관해주세요
좌우 나사를 전부 분리하신후에 오른편(뒤에서 봤을 때) 뚜껑을 손으로 살짝 올려주시면 틈새가 벌어지고 거기에
얇은 카드나 구매할때 들어있던 삼각 플라스틱 조각으로 살살 벌려주시면 됩니다.

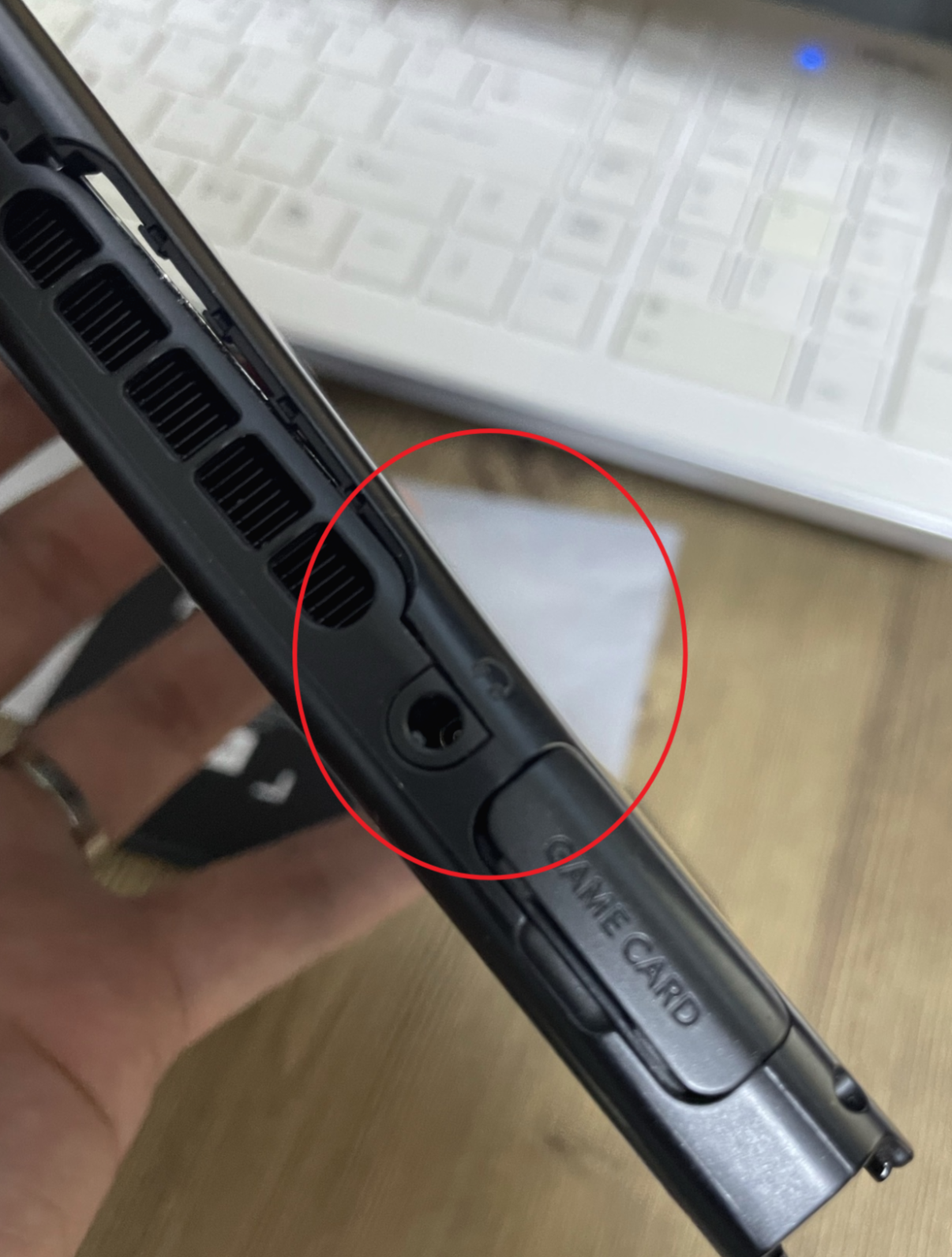

벌려 주실때 다른 쪽은 크게 문제가 없으나 방열판, 이어폰짹, 팩카드 슬롯이 있는 부근은 잘 벌어지지 않습니다.
천천히 카드나, 삼각플라스틱으로 밀어주시면 틱틱 소리가 벌어지니 너무 힘주시지 말고 천천히 올려주세요

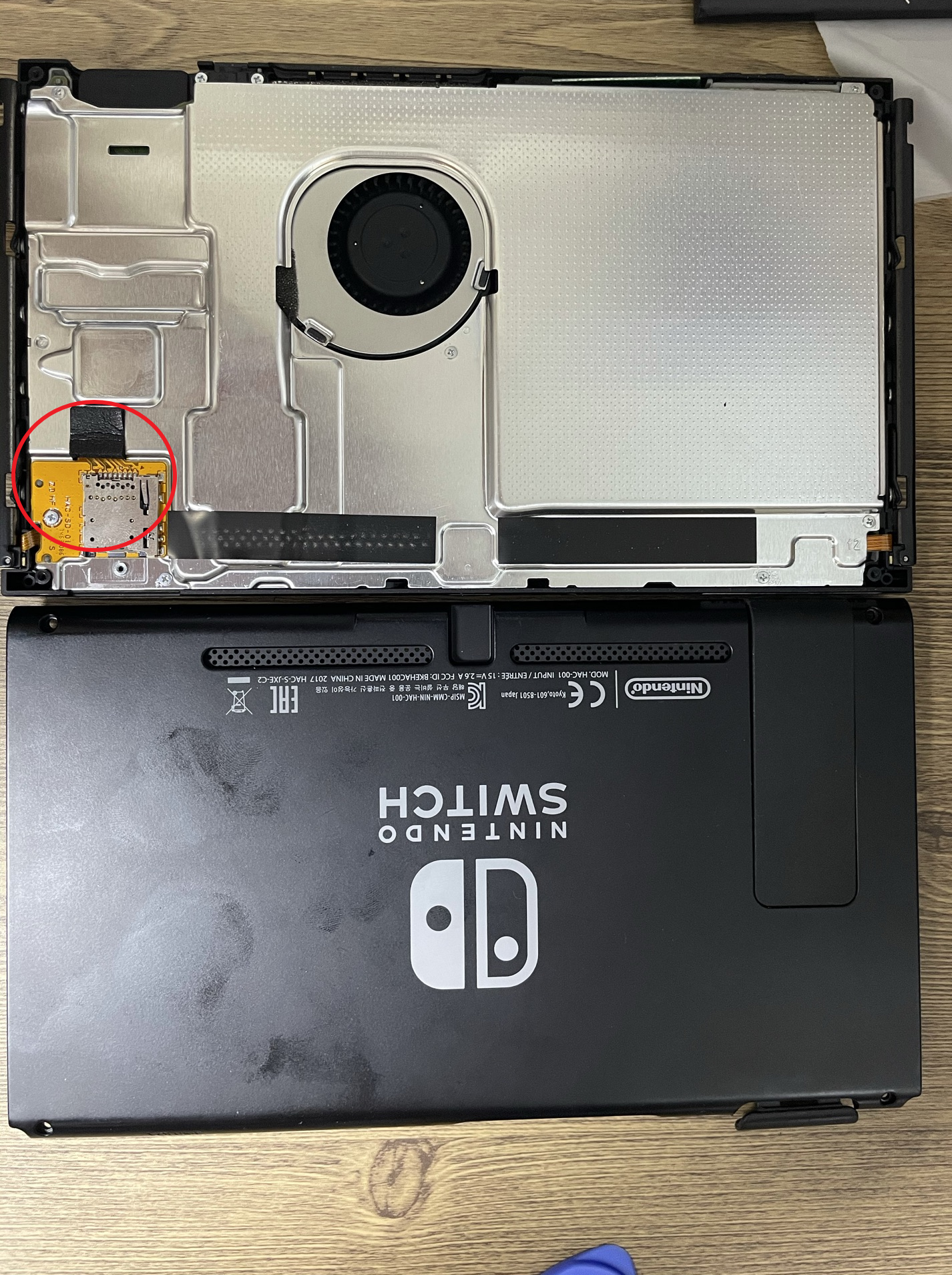

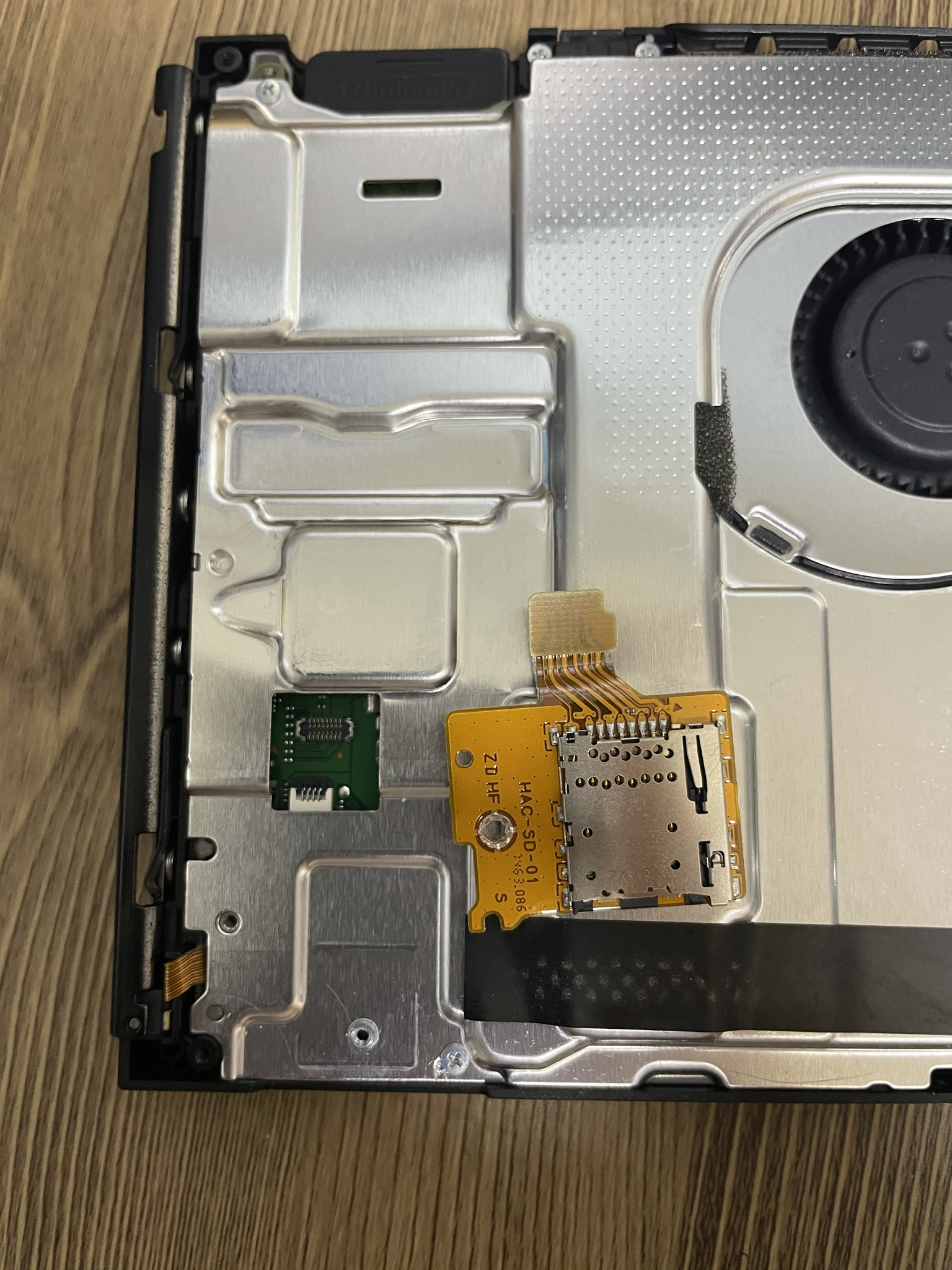

위에 사진처럼 뚜겅이 분리되면 팬과 방열판을 보실 수 있고요 우측 하단 SD카드 슬롯을 분리하시면 됩니다.

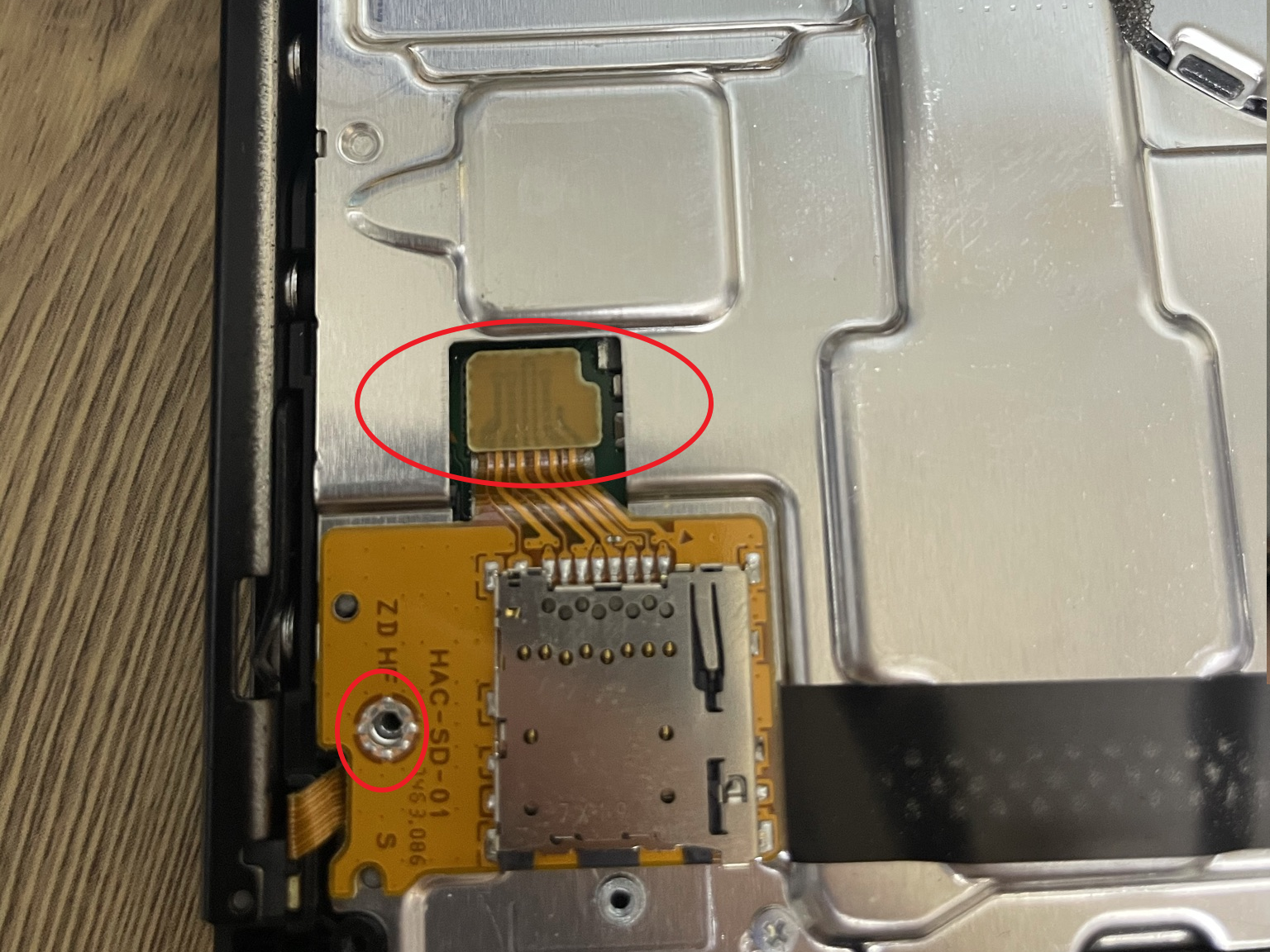

분리하실 때 나사 풀어주시고요 슬롯 윗부분에 검정 스펀지가 하나 있는데 핀셋을 이용해서 분리해주세요 저는 처음에 손으로 뜯어내려다 스펀지가 찢어질 거 같아서 급히 화장용 핀셋을 와이프 몰래 가져와서 사용했습니다.

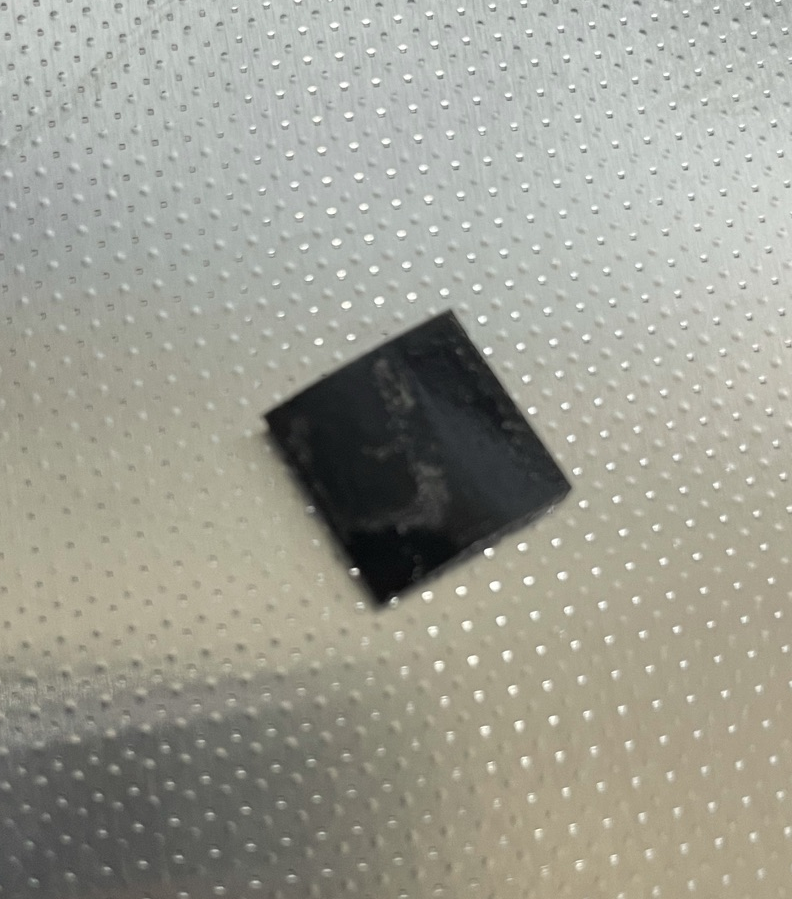

잘 떨어지면 왼쪽 사진처럼 사각형의 작은 스폰지를 득하실 수 있습니다. 그리고 한쪽에 접착면이라 뒤집에서 보관하세요
* 꼭 핀셋으로 하세요



그리고 많은 분들이 나사를 먼저 풀고 스펀지를 들어내면 키판이 같이 올라온다고 하셨는데 저는 꽉 붙어있어서
배터리 구매할때 같이 딸려온 길쭉한 플라스틱 갈고리로 걸어서 위로 조심히 들어 올렸습니다.

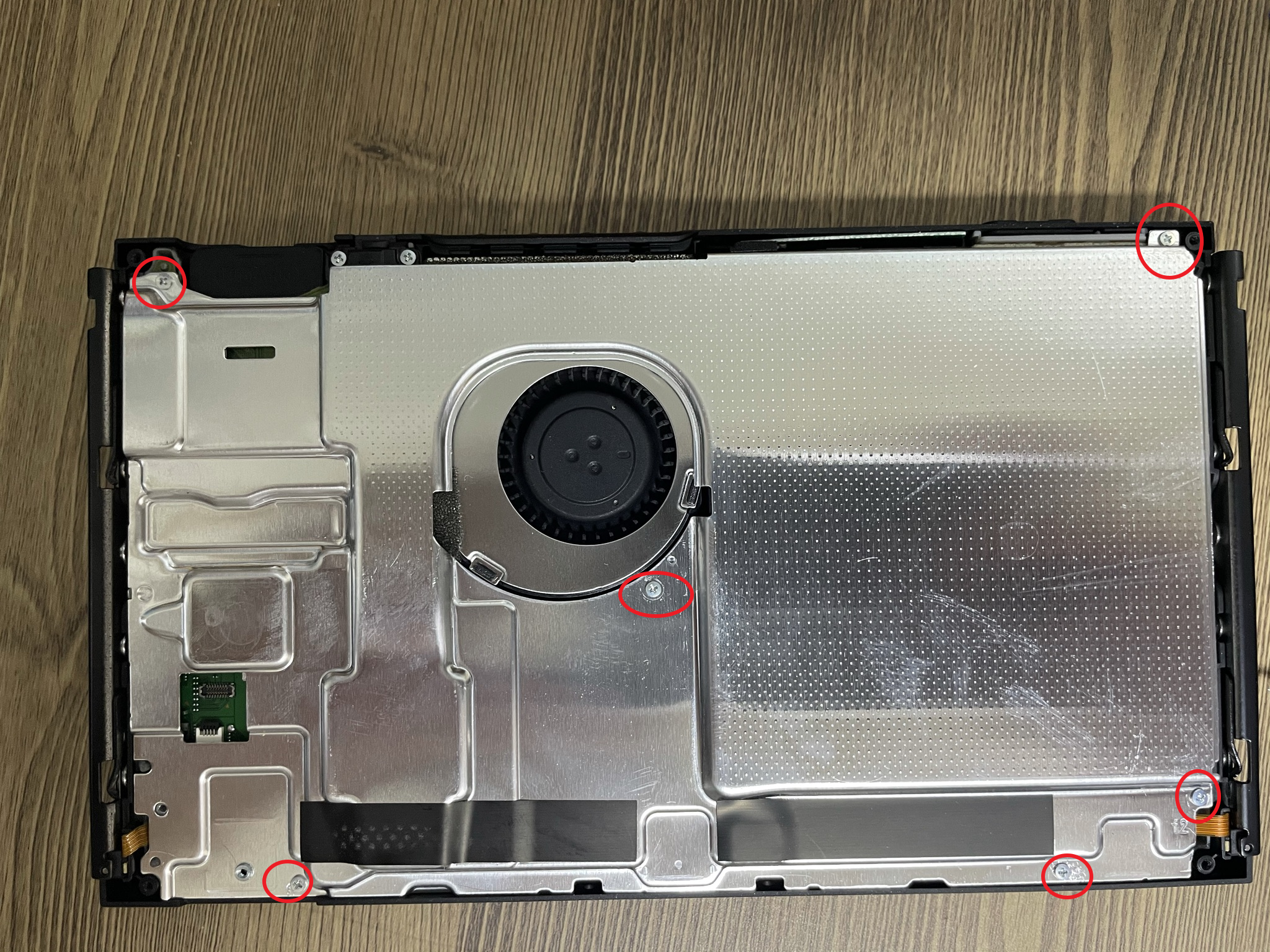

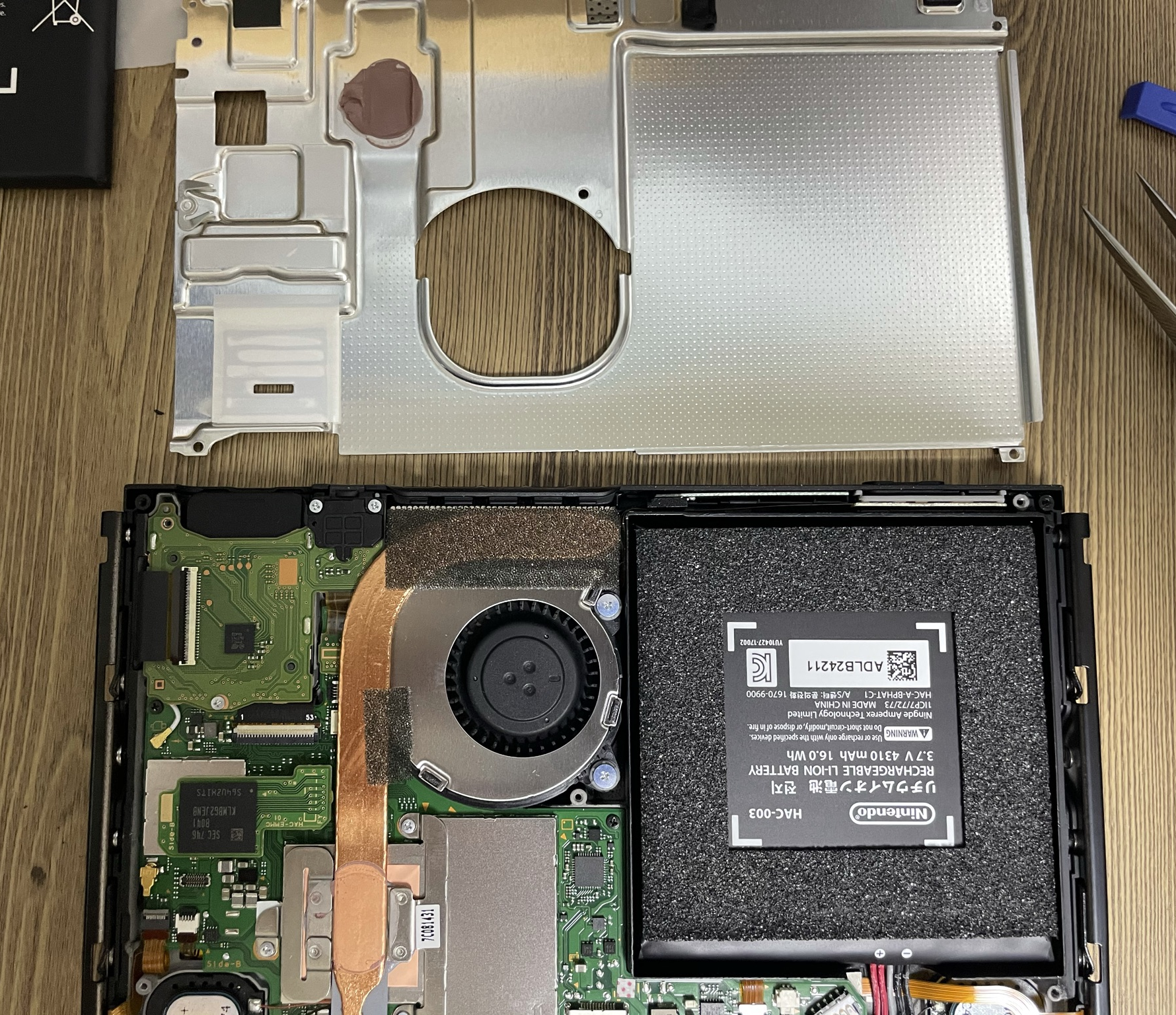

다음은 방열판 분리 입니다. 방열판에는 나사가 6개 있습니다. 조심히 풀어서 잘 보관해주시면 됩니다.
나사를 전부 분리하시고 방열판을 위로 들어 올리면 쉽게 분리가 됩니다.

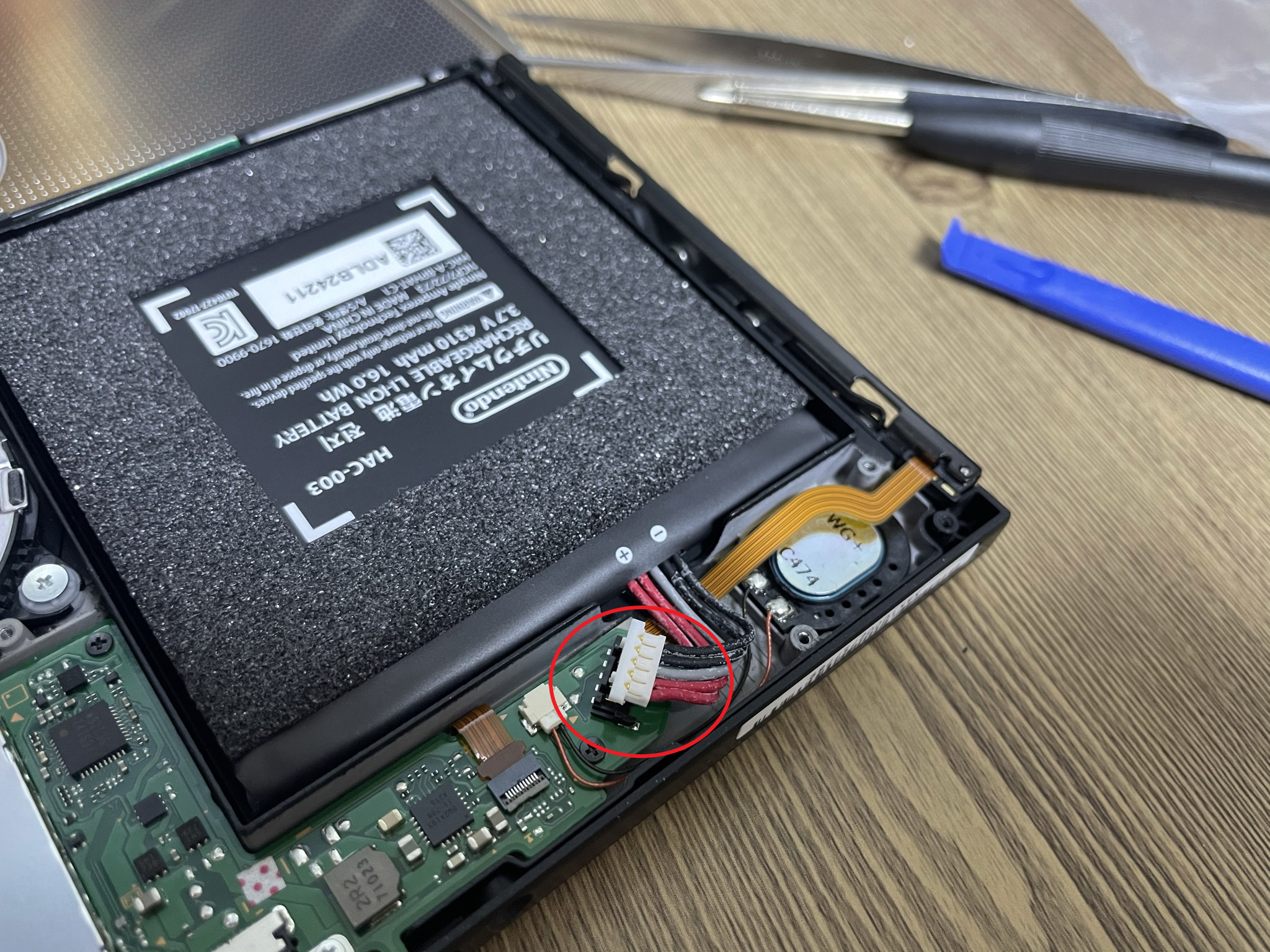

다음은 배터리 분리 입니다. 배터리 분리 전에 위에 사진에 보시면 배터리랑 메인보드를 연결하는 플러그가 있는데 이걸 분리해주셔야 됩니다 플러그는 당기게 아니고 수직으로 위로 올려주셔야 합니다. 이때도 옆에 보이즌 파란 플라스틱 갈고리를 사용했고요  여기서 힘을 너무 주시면 스피커 연결선이 잘못되는 경우가 있다고 해서 조심히 살살 올려 뽑았습니다.

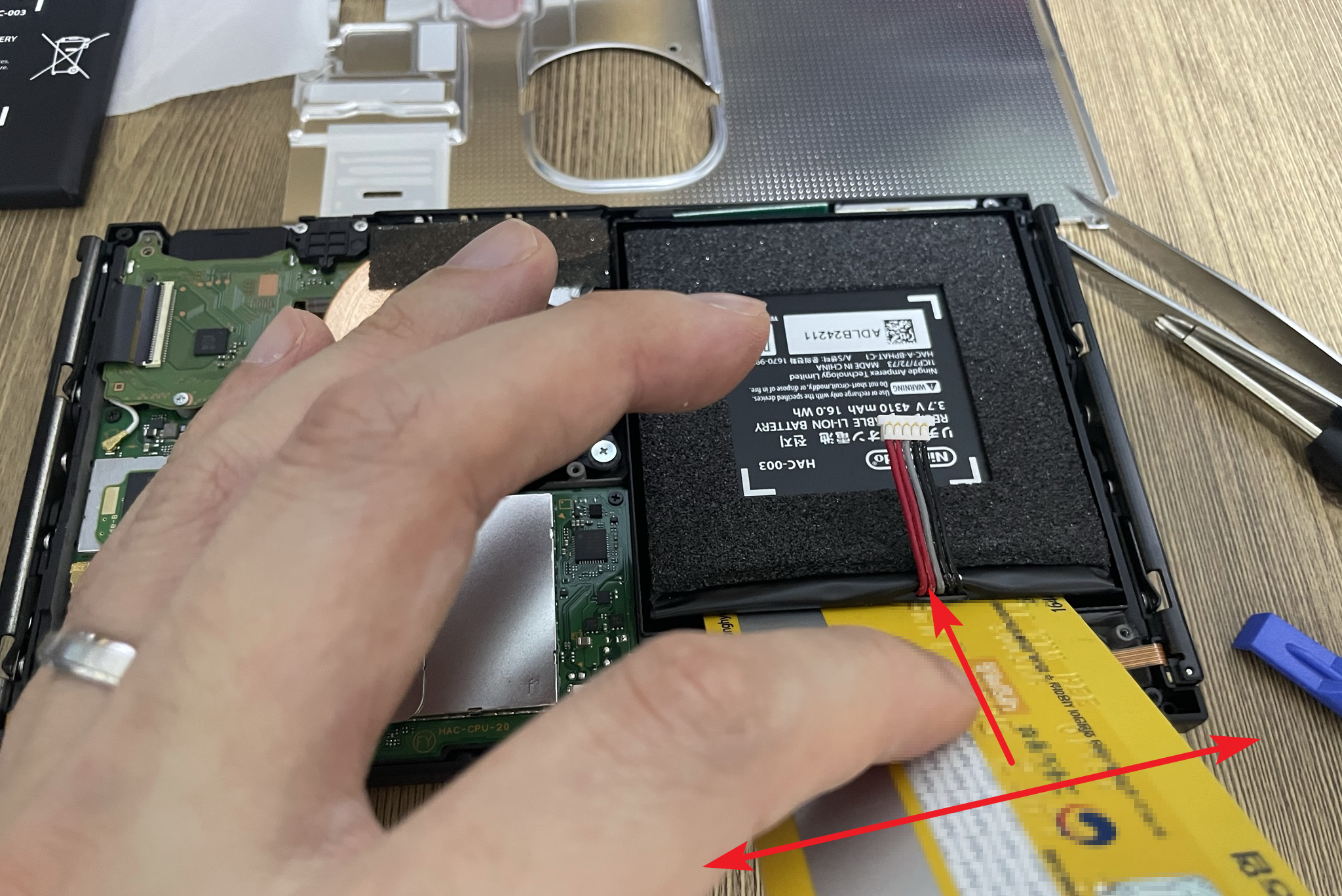

다음은 가장 빡쎗던 배터리 분리입니다. 배터리 아래쪽에 초강력 양면테이프가 붙어있습니다.  이때 선을 위로 들어 올리시면 배터리와 배터리 가이드 사이에 카드 한 장이 들어갈 공간이 나오는데 이때 카드를 넣어주시면 됩니다.

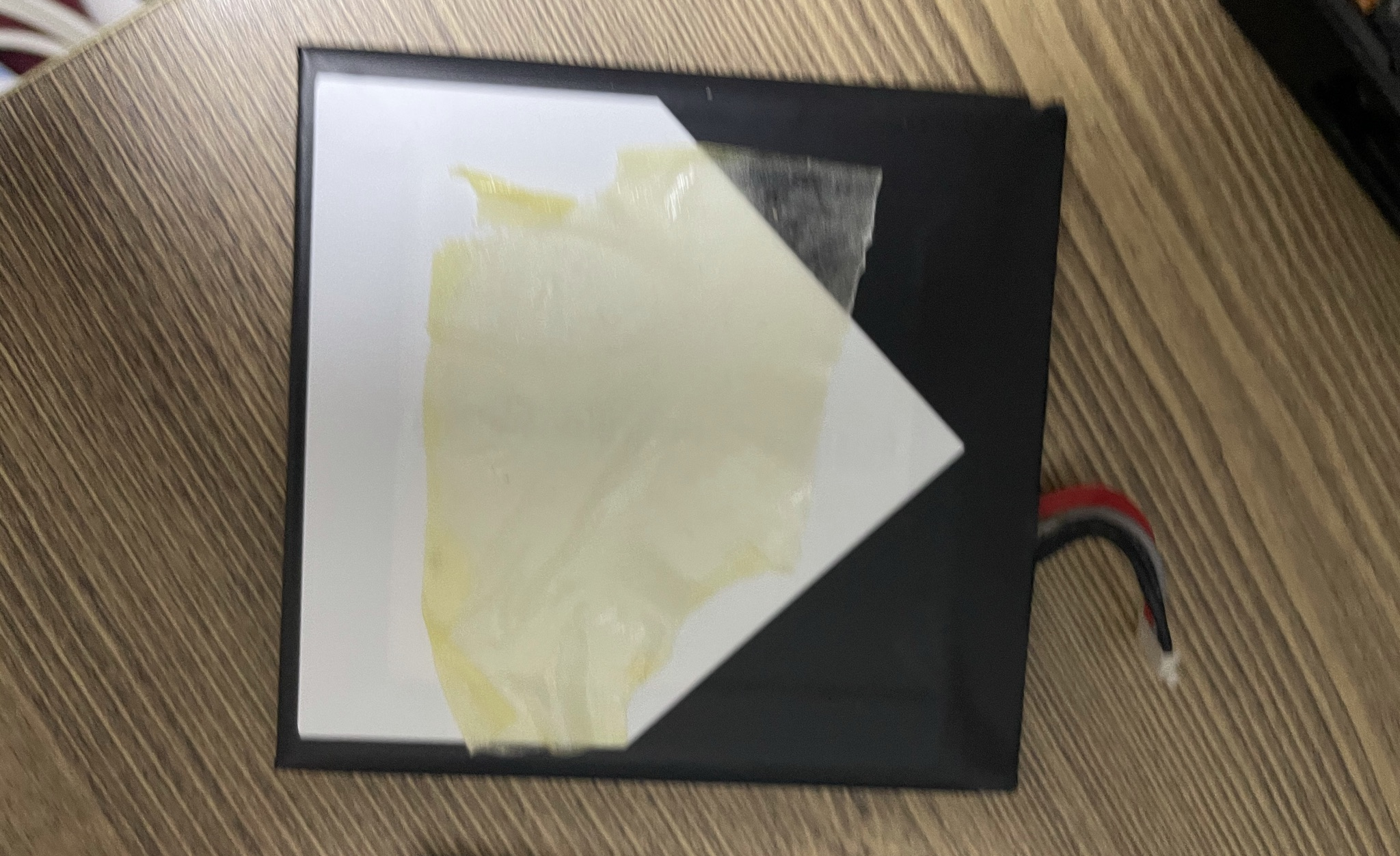

* 주의 : 카드를 이미지 처럼 말고 뒤집어서 넣어주세요, 예전에 쓰던 오래된 카드라 카드번호 양각 때문에 가이드가 갈려버렸습니다. 사진 찍은 후 뒤집어서 다시 작업했습니다.

양면테이프가 생각보다 강력하기 때문에 천천히 좌우로 카드를 움직이면서 넣어주셔야 하며 힘으로 넣었다가 문제가 된 분들도 있다고 하니 조심해서 좌우로 돌려가면서 넣어주시면 됩니다.



새 배터리를 올리면서 이전 배터리에 있던 양면테이프 일부를 새배터리에 붙였고요 추가로 사각 보호 쿠션도 뜯어서 붙이려고 이전 배터리에 분리를 하려고 했는데 잘 안됩니다.

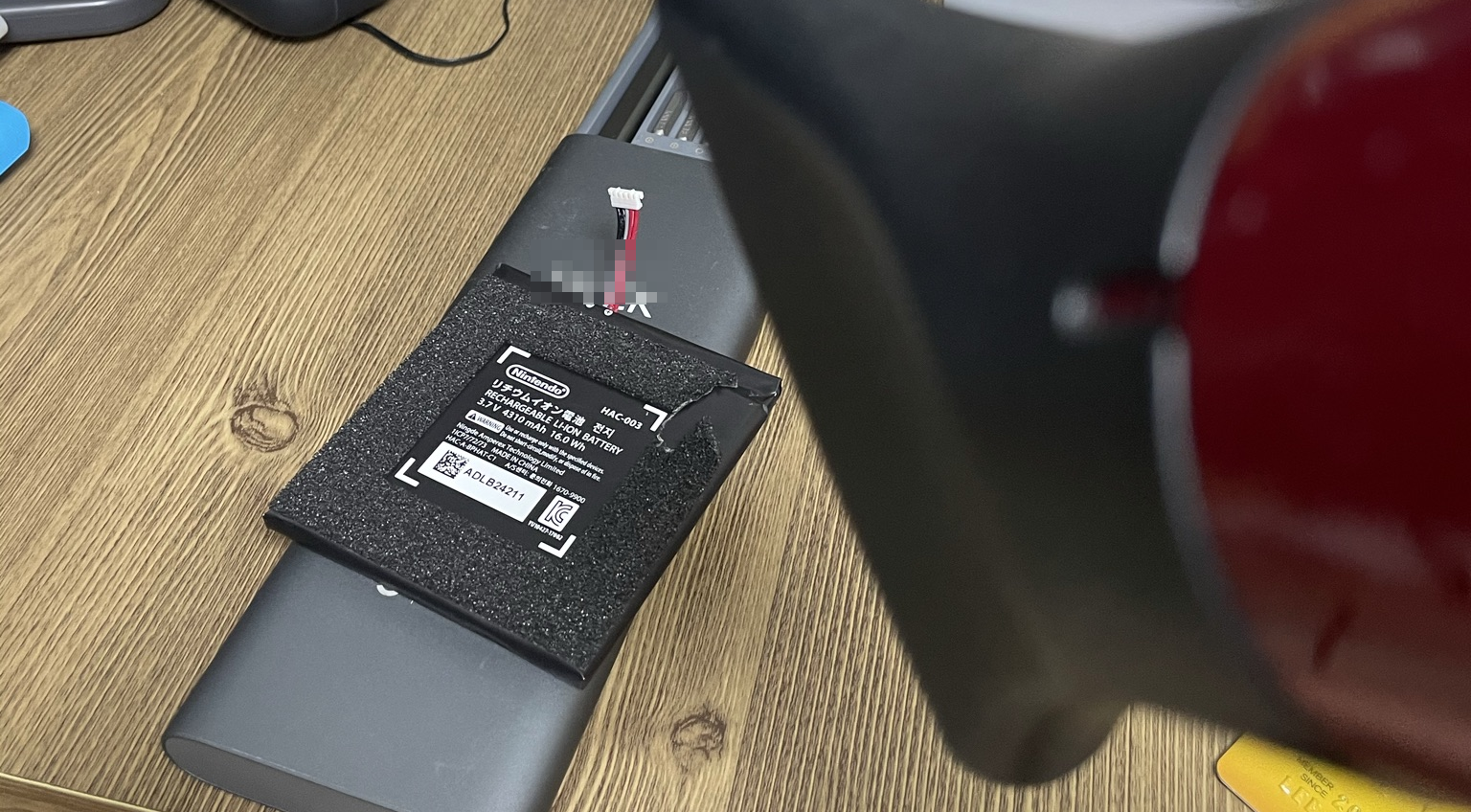

테이프를 녹이려고 드라이기로 멀리서(폭파하면 ㅡ.ㅡ;;) 따신 바람을 보내서 겨우 뜯어 냈습니다.





새로운 배터리로 교체가 완료 되었습니다. 보호 쿠션도 생각보다 잘 이식했습니다.
배터리 교체후 메인보드와 연결 플러그를 위에서 아래로 꾹 눌러주시면 연결이 됩니다.

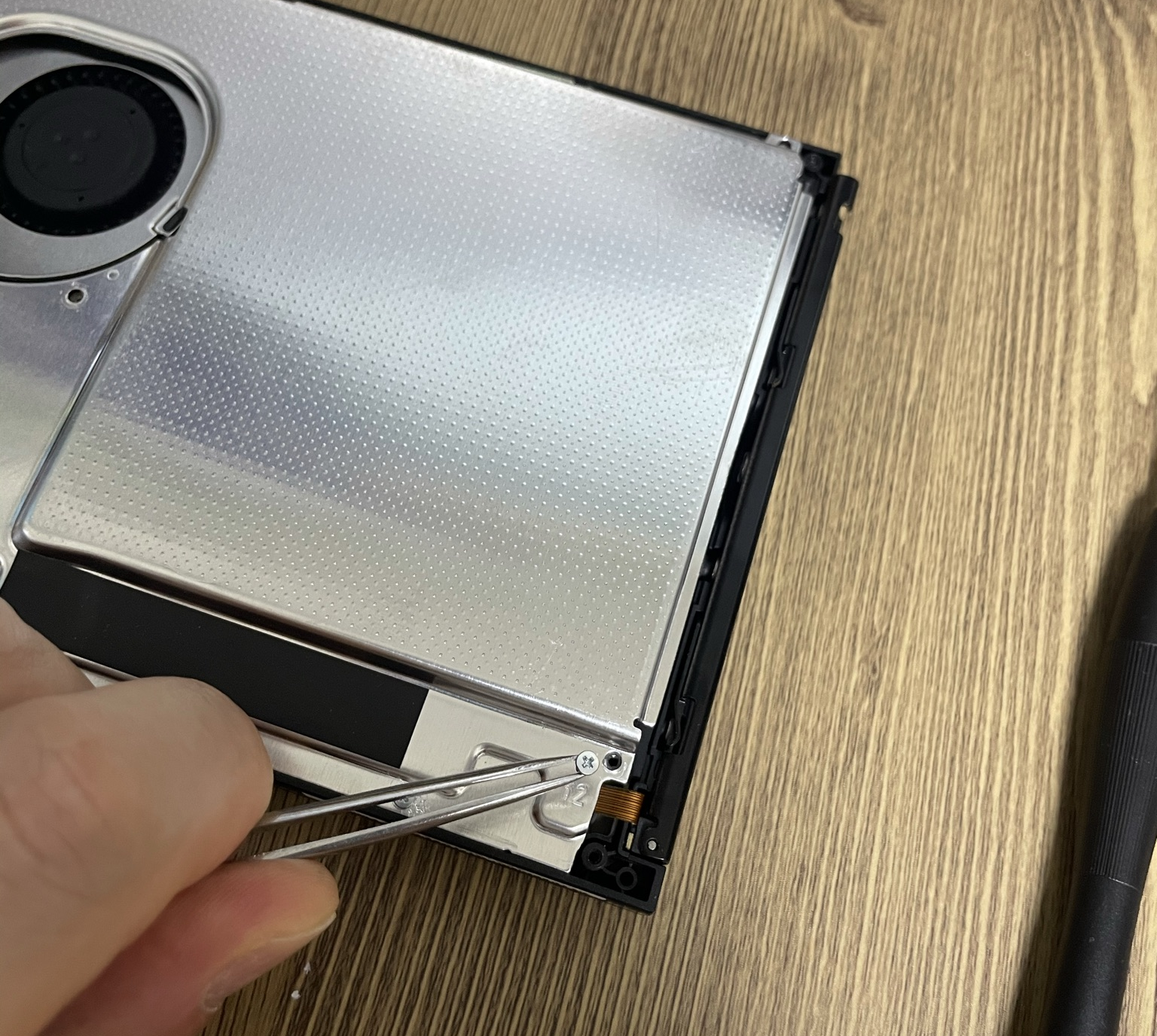

방열판 나사를 조립합니다. 나사가 생각보다 너무 작아서 핀셋을 이용해서 조이고 있습니다.
손으로 하다가 방열판 사이로 들어가 버리면 다시 방열판을 풀어야 됩니 조심스럽게 하나씩 조립합니다.



방열판 연결후 SD카드 슬롯을 조립합니다. 커넥터가 위에 발로 그린 그림처럼 끼워지는 형태이며 잘 조립됬다고 완벽하게 고정이 되거나 '딱' 소리를 내며 끼워지지도 않습니다. 조심스레 삽입 후 처음에 분리한 까만 스펀지를 붙여줍니다.

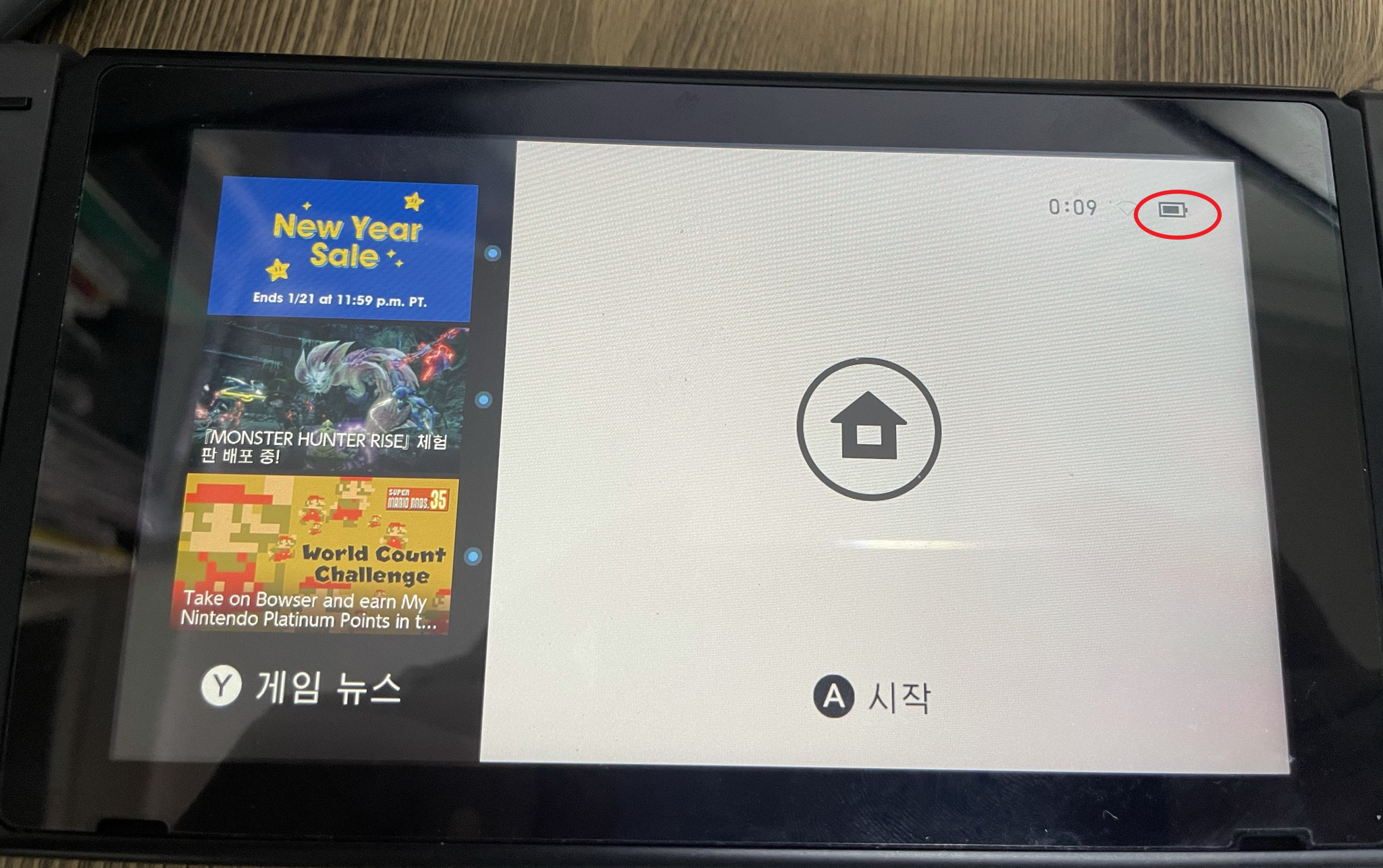

방열판 및 슬롯조립후 뚜껑을 덮기 전에 정상 동작하는지 부팅해 봅니다.
만세 ~~~ 100%와 0프로의 모습만 표현되던 닌텐도가 약 90% 충전된 모습의 아이콘을 보여 줍니다.
역시 배터리가 문제였던것 같습니다.

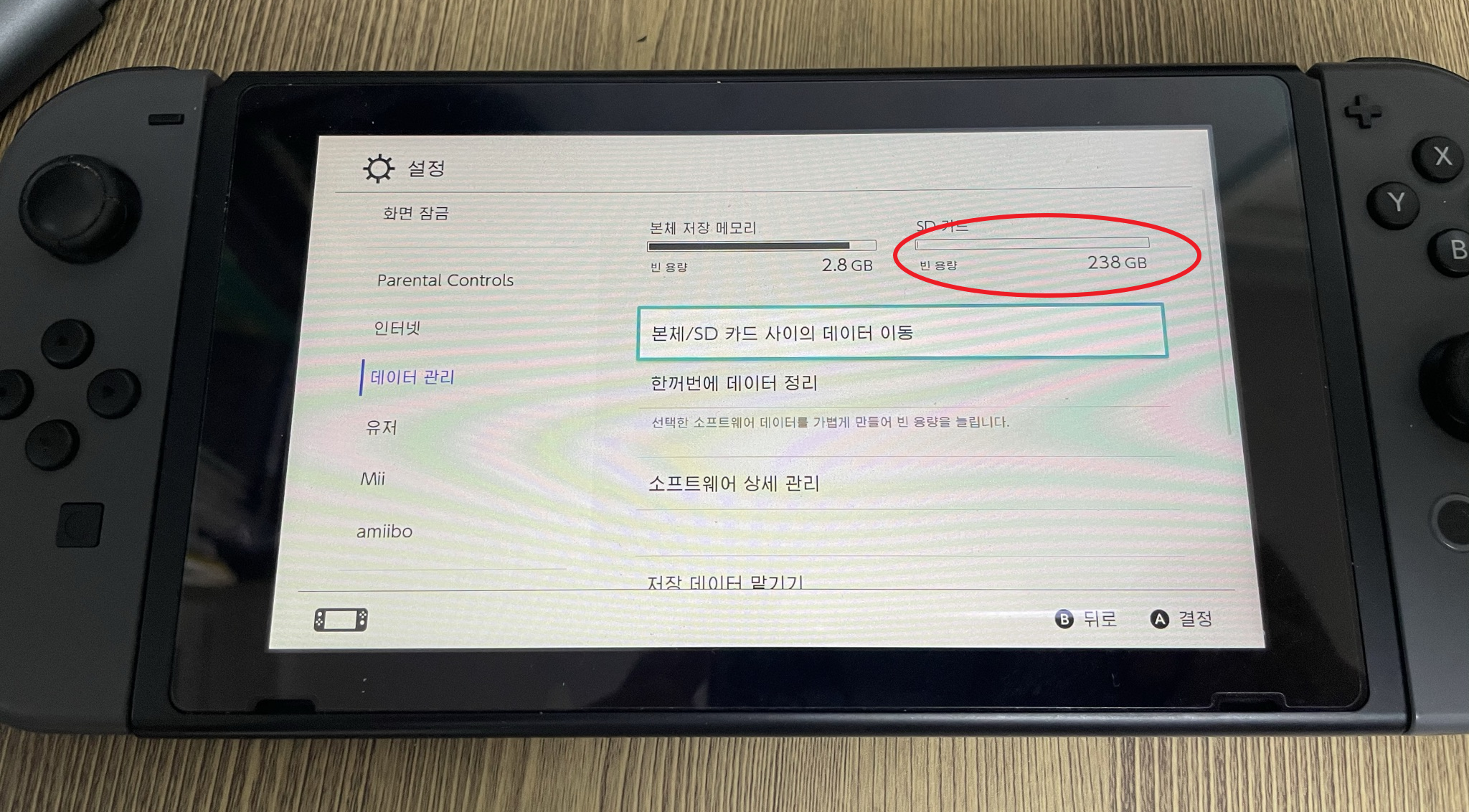

그리고 마지막으로 SD카드 슬롯이 정상적으로 끼워졌는데 SD카드 인식여부도 확인합니다.
잘 인식됩니다.

이렇게 배터리의 이식 수술이 잘 끝났습니다.
개인적으로 볼때는 플스 4 조이스틱 분해보다 훠어얼씬 간단합니다.

배터리 양에 대한 문제를 많이들 말씀하셨는데, 제 스위치도 위에 90프로 이미지지 후 약 10분 뒤에 50프로가 되는 기적을 보여주었습니다. 하지만 재충전 후에는 별 이상 없이 사용할 수 있었네요

이제 창세기전 2 리메이크가 나올때 까지만 버텨주면 됩니다.
배터리 고장으로 엔딩을 못본 파엠이라 하러 가야겠습니다.

그럼 스위치 가족 여러분도 배터리 교체로 스위치에 생명을 불어넣어 보시길 바랍니다.
